Fluidni inženiring
Strokovno inženirstvo od pnevmatike do mazanja
Na tem področju je pomembno uporabiti interdisciplinarni pristop in v dokumentacijo vključiti elektrotehnične zasnove. EPLAN ima za vas pravo rešitev za različna inženirska področja - kombinirana v integriranem programskem okolju.
Pregled štirih poddisciplin fluidne tehnike
Obstajajo štiri različna področja v fluidni tehniki: pnevmatika, hidravlika, hlajenje in mazanje.
Pnevmatika
Pnevmatika je uporaba stisnjenega zraka za izvajanje dela v smislu priprave energije za delovanje na telo. Sistemi stisnjenega zraka so običajno sestavljeni iz štirih podsistemov: tvorjenje stisnjenega zraka, priprava stisnjenega zraka, razporeditev stisnjenega zraka in na koncu dejanska uporaba.
Hidravlika
V hidravliki se olje uporablja za prenos moči, energije ali zagona v delovnih strojih.
Hlajenje
Hlajenje lahko razumemo kot postopek odstranjevanja toplotne energije. Če se toplota črpa iz trdnih snovi ali tekočin, se to zgodi v skladu s fizikalnim principom prenosa toplote.
Mazanje
Mazanje lahko prepreči trenje in obrabo, na primer med dvema deloma stroja. Za to je potrebno uporabiti primerno mazivo ali način mazanja.
Pregled nalog in izzivov na področju fluidne tehnike
Pri vsakodnevnem delu s fluidno tehniko se soočate s številnimi nalogami in izzivi. EPLAN vas podpira pri obvladovanju teh izzivov in pri izkoriščanju najboljših delovnih tokov.

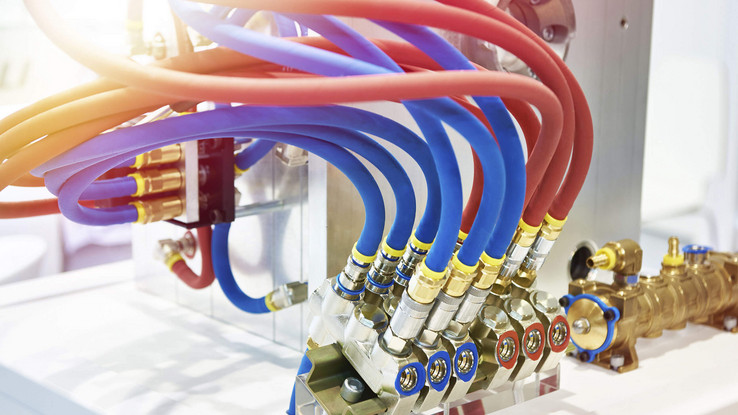

Naloge fluidnega inženiringa
Načrtovanje različnih sistemov strojev ali naprav je ena najpomembnejših nalog v fluidni tehniki, na primer načrtovanje dovoda stisnjenega zraka za pnevmatske sisteme in dovoda olja za hidravlične sisteme, da o pogonih za obe različici ne govorimo. Prav tako morate načrtovati nadzorne sisteme in dokumentirati tako fluidne kot električne sisteme. Ustvarjanje shem preslikava povezave med različnimi komponentami štirih fluidnih energetskih področij.

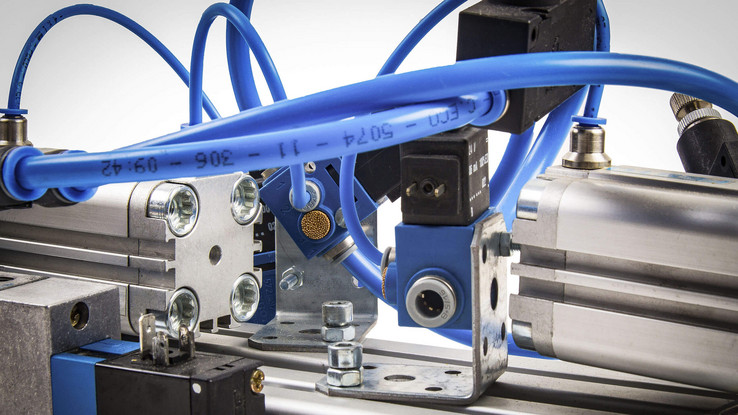

Izzivi fluidnega inženiringa
Prav tako obstajajo številni izzivi v fluidni tehniki. Na primer, zasnovati, oblikovati in oštevilčiti je treba na stotine do tisoče komponent. Te je treba med seboj povezati s cevmi, medtem ko je treba določiti premer in dolžino teh komponent ter vsakemu zagotoviti identifikacijsko številko. Sheme je treba dokumentirati na več sto straneh. Poleg tega mora dokončani sistem obratov izpolnjevati načrtovane specifikacije in biti prenosljiv. Poleg tega številni zaposleni pogosto delajo na projektu hkrati, podatki iz fluidne tehnike pa morajo biti na voljo za uporabo v drugih oddelkih.
Integrirajte svoj inženiring za fluidne modele, skladne s kodami
Obstajajo različni kodeksi in standardi, ki jih je treba upoštevati v fluidni tehniki. Pozitiven stranski učinek je, da s tem ustvarite temelj za enotno in standardizirano bazo podatkov za svojo dokumentacijo. Nekaj pomembnih standardov za ustvarjanje shem v fluidni tehniki vključuje ISO 1219, IEC 81346 in IEC 61355. Identifikacijo naprave ureja IEC 81346, ki vam pomaga pri strukturiranju izdelkov in pri interdisciplinarnem inženiringu. IEC 61355 ureja vrsto dokumentacije, kar je koristno vodilo za celostno organiziranje več strani dokumentacije. Zasnove, skladne s kodami, se s povečano učinkovitostjo vašega inženiringa hitro izplačajo. Pri tem vas podpirajo rešitve EPLAN.
Integrirajte svoj inženiring za fluidne modele, skladne s kodami
Obstajajo različni kodeksi in standardi, ki jih je treba upoštevati v fluidni tehniki. Pozitiven stranski učinek je, da s tem ustvarite temelj za enotno in standardizirano bazo podatkov za svojo dokumentacijo. Nekaj pomembnih standardov za ustvarjanje shem v fluidni tehniki vključuje ISO 1219, IEC 81346 in IEC 61355. Identifikacijo naprave ureja IEC 81346, ki vam pomaga pri strukturiranju izdelkov in pri interdisciplinarnem inženiringu. IEC 61355 ureja vrsto dokumentacije, kar je koristno vodilo za celostno organiziranje več strani dokumentacije. Zasnove, skladne s kodami, se s povečano učinkovitostjo vašega inženiringa hitro izplačajo. Pri tem vas podpirajo rešitve EPLAN.
Vse rešitve za vaš fluidni inženiring iz enega samega vira
Profesionalni fluidni načrti morajo izpolnjevati številna merila: vse simbole, vezja, cevi in cevi je treba enostavno najti in uporabiti. Oštevilčenje različnih komponent naj se izvede samodejno, hkrati pa se morajo deli ujemati s posledičnim opisom materiala. To poenostavi poznejšo izdelavo in zagon. Ustvarjanje shem bi moralo biti tudi avtomatizirano, medtem ko bi bilo krmarjenje po modelih enostavno s pomočjo navzkrižnih referenc. Izkoristite integrirane rešitve EPLAN in učinkovito ustvarite svoje tekoče-tehnične zasnove.
Ustvarite fluidne sheme
EPLAN Fluid je vaše inženirsko orodje, zlasti za inženiring in avtomatsko dokumentiranje vezij v fluidno-tehničnih sistemih za pnevmatiko, hidravliko, hlajenje in mazanje. Omogoča vam obvladovanje vseh vaših inženirskih izzivov, načrtovanje shem napajanja tekočin, skladnih s kodami, in dajanje podatkov na voljo oddelkom na nižji stopnji z interdisciplinarnim sodelovanjem v projektu.
Device Data for Fluid Power Engineering
Kakovostni podatki o napravah so bistvenega pomena za učinkovito načrtovanje fluidnih shem. Vprašanja, ki se tu pojavijo so: Katere naprave je treba med seboj povezati s fluidno tehnologijo? Koliko priključkov imajo naprave? Kakšni so tehnični parametri, mere in teže? Kako lahko zagotovim potrebne podatke o napravi? Z uporabo podatkovnega portala EPLAN Data Portal imate dostop do velikega števila visokokakovostnih podatkov o napravah in komponentah iz nenehno naraščajočega nabora proizvajalcev. Z drugimi besedami, vsi odgovori so združeni v eni rešitvi.
Izdelava dokumentacije in 3D načrtovanje
Projektna dokumentacija se mora generirati avotmatsko iz fluidnih shem. Z uporabo EPLAN Pro Panel ustvarite digitalnega dvojčka kot temelj za vse nadaljnje korake v vaši vrednostni verigi. Skupaj z našo podružnico Rittal ponujamo integrirane rešitve za gradnjo plošč in sistemov stikalnih naprav.

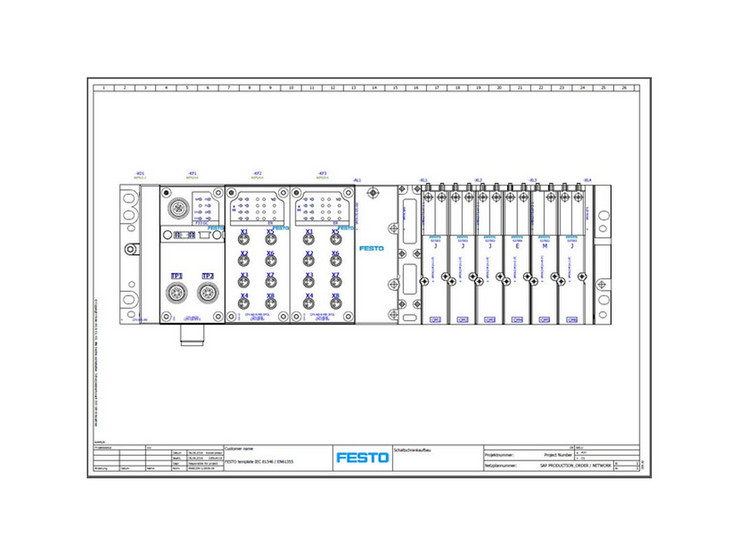

Festo konfigurator ventilskih otokov
EPLAN in Festo sta skupaj razvila spletno storitev "Smart Engineering", ki strankam Festo omogoča, da s pomočjo aplikacije ustvarijo celoten projekt EPLAN.
Spletna storitev „Smart Engineering“
Spletna storitev "Smart Engineering" strankam Festo omogoča, da z aplikacijo ustvarijo celoten projekt EPLAN. To pomeni individualno konfiguracijo kompleksnih izdelkov v samo nekaj minutah - vključno s terminali ventilov in sistemi za ravnanje. Inženirska konfiguracija EPLAN (EGS) v povezavi z EPLAN Fluid in EPLAN Electric P8 služi kot inženirski temelj za vse.
Z veseljem vam pomagamo!
Bi radi izvedeli več o naših rešitvah ali vas zanimajo naše storitve? Kontaktirajte nas - tu smo za vas!
