Gradbena tehnologija
Učinkovito načrtovanje in obratovanje stavb
Gradbeni sektor se sooča z velikimi izzivi – vsega je vedno več: zgraditi je treba več novih objektov, hkrati pa je treba obsežno prenavljati obstoječe stavbe. Ob tem pa se povečuje tudi število zakonov in predpisov, ki jih je treba upoštevati v teh procesih. Da o pomanjkanju usposobljenega kadra niti ne govorimo. Z našim portfeljem programske opreme lahko panoga te izzive uspešno obvladuje. Rešitev EPLAN omogoča učinkovito in integrirano načrtovanje sistemov za proizvodnjo, distribucijo in shranjevanje električne energije v stavbah, pa tudi za avtomatizacijo objektov. Cilj je čim bolj gospodarno upravljanje stavb.
Digitalizacija načrtovanja stavb – EPLAN to omogoča
Naš pristop k reševanju izzivov v gradbeni industriji temelji na večji digitalizaciji, ki ne predstavlja dodatnih težav ali ovir. Naša programska oprema je napredna rešitev za izboljšanje sodelovanja med načrtovalci stavb, sistemiskimi integratorji in upravljavci objektov. Ključ do tega je integrirana in konsistentna podatkovna platforma. Zahvaljujoč standardiziranim formatom za izmenjavo podatkov se naša rešitev enostavno integrira v obstoječo IT-infrastrukturo, kar omogoča enotno razumevanje med vsemi deležniki v stavbni tehniki.
Končni cilj je jasno opredeljen že na začetku uporabe naših rešitev. Držimo se načela "načrtovati za obratovanje". Na voljo so predloge specifikacij, ki jih lahko vodje objektov in gradbišč uporabijo že v zgodnjih fazah, da določijo, katere informacije bodo potrebovali v fazi obratovanja stavbe – vse to na ustrezni ravni podrobnosti. To omogočamo z uporabo tehničnih, grafičnih in komercialnih podatkov o napravah. Pametni konfiguratorji dodatno pospešujejo in poenostavljajo usklajevalne procese. Na vse to se lahko zanesete – saj delo z doslednimi in integriranimi podatki ni nekaj novega za nas, temveč je del naše poslovne filozofije že od vsega začetka.
BIM v gradbeništvu – zajeto z Eplan-om
Za načrtovanje po metodologiji BIM (Building Information Modelling) morajo biti na voljo dosledni, standardizirani alfanumerični in grafični podatki za dokumentacijo. EPLAN omogoča uporabo podatkov iz elektro-projektiranja za te namene. Informacije in podatki – na primer o lokaciji, objektih in prostorih – se prenašajo iz 3D BIM modela v platformo EPLAN. Poleg tega je možno uvoziti podatke o komponentah, kot so senzorji in aktuatorji, za pomoč pri generiranju shematskih prikazov. Z aktivnim sodelovanjem v področju elektroinštalacij znotraj organizacije buildingSMART International aktivno spodbujamo integracijo naših rešitev v uporabo metodologije BIM.
EPLAN v gradbeni industriji

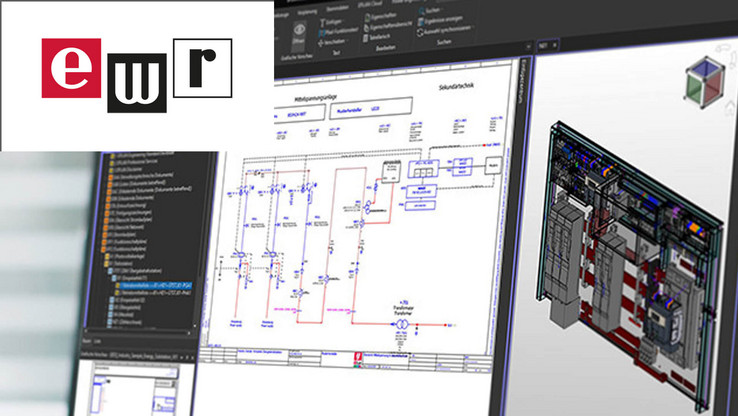

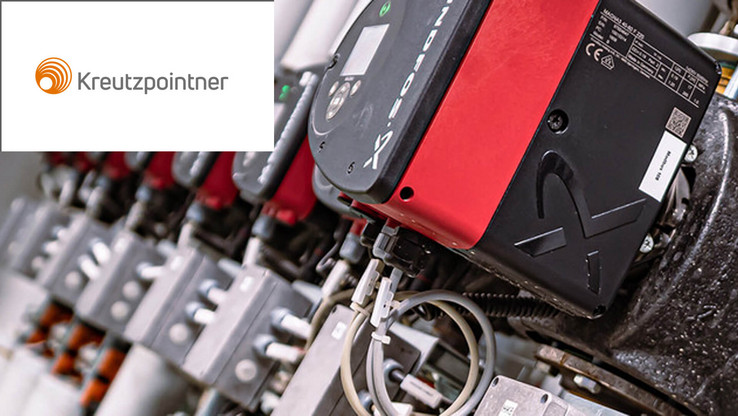

Preberite, kdo v panogi zaupa našim rešitvam in kako z njihovo pomočjo povečujejo učinkovitost pri načrtovanju stavbne tehnike.
Učinkovito načrtovanje gradbene tehnologije z uporabo EPLAN-a
Rešitve in storitve, povezane z našo programsko opremo za elektroinženiring, temeljijo na metodologiji digitalnega dvojčka. Vsi sistemi se lahko digitalno prikažejo tudi za potrebe gradbene tehnologije, kar celostno načrtovanje naredi manj dovzetno za napake – podatkovna platforma omogoča preglednost in upravljanje informacij iz različnih strokovnih področij. Na primer, zahteve za avtomatizacijo stavb so vključene v fazo načrtovanja že v zgodnji fazi, kar pomaga preprečiti dodatne stroške zaradi kasnejših sprememb in prilagoditev.
Za dosego teh rezultatov EPLAN ponuja standardizirane vsebine, vključno z makri, predlogami in osnovnimi projekti, ki zagotavljajo dosledno in enotno dokumentacijo.
Digitalizirano načrtovanje stavbne tehnike, ki ga omogoča naša programska oprema, povezuje vse vključene deležnike – različne strokovnjake od načrtovanja do obratovanja, vključno z dobavitelji. EPLAN Professional Services dodatno podpira tudi pripravo smernic, ki med drugim izboljšujejo postopke preverjanja in odobritve med projektnimi udeleženci s pomočjo oblačnih tehnologij.
Avtomatizacija je ključ do učinkovite stavbe
Naše rešitve za gradbeno tehnologijo podpirajo optimalno načrtovanje, izgradnjo in obratovanje sistemov za proizvodnjo, distribucijo in shranjevanje električne energije. V tem procesu se izvede tudi avtomatizacija stavbe – vključno z upravljanjem interakcij med sistemi, denimo z energetskim upravljanjem. Avtomatizacija stavb je ključna za uresničevanje zahtev po energetski učinkovitosti in trajnosti ter vključuje uporabo aktuatorjev, senzorjev, kablov, krmilnih sistemov in krmilnih omar – podobno kot na področju industrijske avtomatizacije, kjer smo si zgradili svoj ugled.
V inženirskem procesu se najprej ustvari sistemski pregled z vsemi posameznimi komponentami in električnimi porabniki. Nato se v avtomatizacijskih diagramih določijo potrebne funkcije ter ustrezni senzorji in aktuatorji. Tako zbrani podatki predstavljajo osnovo za elektroinženirsko načrtovanje, kar pomeni, da je avtomatizacija stavbe vključena že od samega začetka.
Naše rešitve izpolnjujejo običajne zahteve, ki jih naročniki postavljajo načrtovalcem in sistemskim integratorjem. Temeljijo na uveljavljenih standardih in smernicah, kot so DIN EN ISO 16484-3, VDI 3814 (Zveza nemških inženirjev) ter AMEV BACtwin za avtomatizacijo stavb.
EPLAN digitalno prikazuje celotno vrednostno verigo gradbene tehnologije
EPLAN nudi prave rešitve za dosledno načrtovanje gradbene tehnologije v vseh fazah storitve ter omogoča dostop do vseh relevantnih podatkov tudi med obratovanjem. To pomeni, da se izognemo podvajanju podatkov in prekinitvam med mediji – s čimer zmanjšamo dodatno delo in število virov napak. Integracija sistemov je enostavnejša zaradi standardizirane, dosledne in povezane uporabe podatkov. Komunikacija je hitrejša: zaradi digitalnega povezovanja vseh projektnih deležnikov ima vsak dostop do enake podatkovne osnove in lahko učinkovito izmenjuje informacije. Tako se zmanjša tudi kompleksnost posameznih nalog. Nenazadnje pa potekata obratovanje in vzdrževanje stavbe precej bolj tekoče – zahvaljujoč hitremu dostopu do vedno ažurnih podatkov.

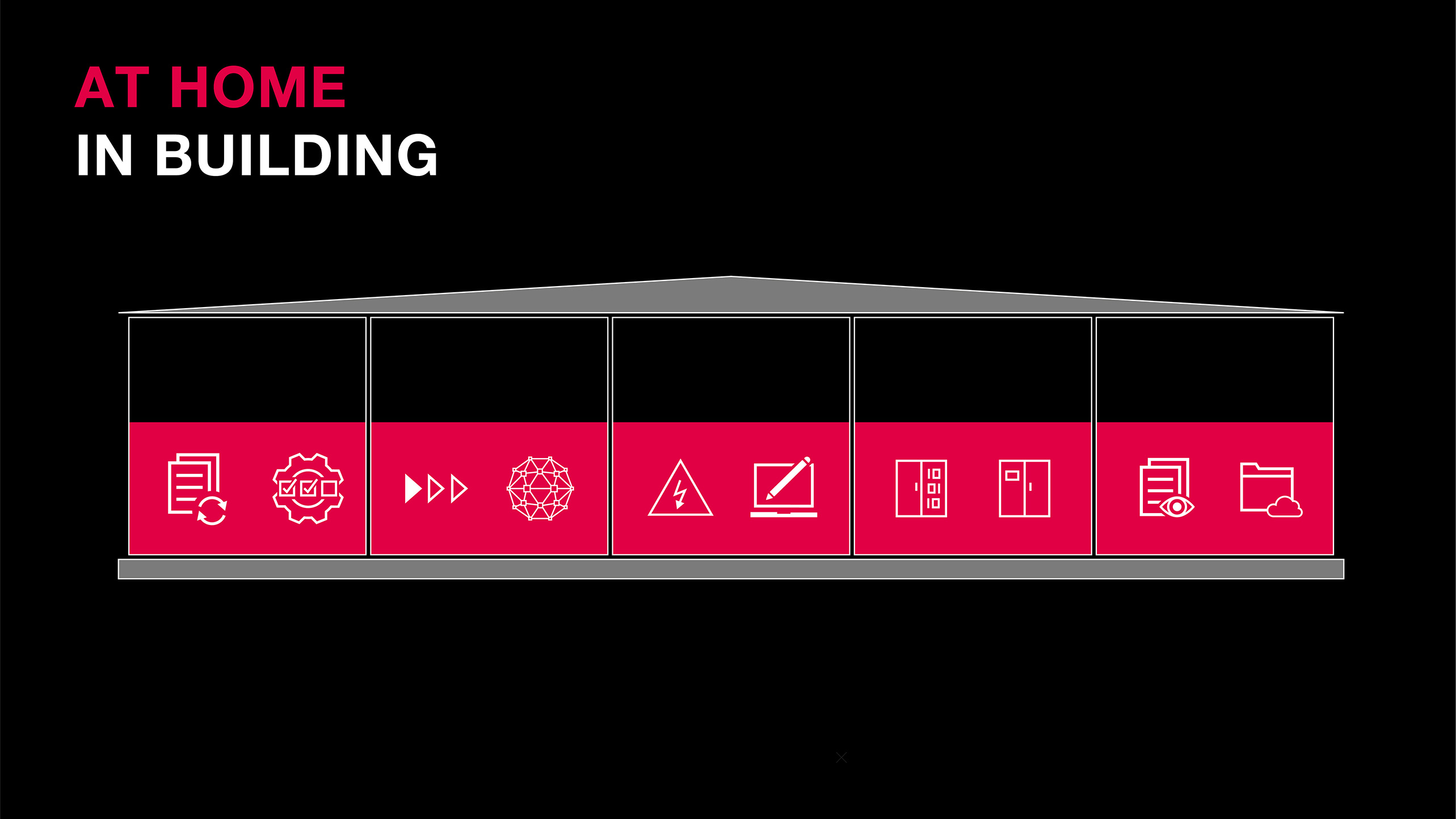

Podatki so dosledni – kar koristi vsaki posamezni fazi procesa. Kliknite na grafiko za ogled konkretnih prednosti posameznih korakov.
Načrtovanje temelji na pravilih
- Specifikacije in konceptualizacija, ki temeljijo na pravilih, predstavljajo osnovo za nadaljnje korake
- Projekti se začnejo na podlagi standardiziranih podatkovnih predlog
- Podatki se na tej točki procesa že dodatno zbirajo
Zdaj je mogoče v proces načrtovanja vključiti zahteve za avtomatizacijo stavbe.
- V načrte je mogoče vključiti realistične sistemske diagrame in topologije sistemov
- To predstavlja osnovo za načrtovanje avtomatizacije stavbe
- Omogočene so realistične ocene stroškov
Vse to je mogoče zahvaljujoč rešitvi EPLAN Preplanning.
To ne izboljšuje le povezav znotraj avtomatizacije stavbe – temveč omogoča tudi natančno načrtovanje posameznih sistemov za proizvodnjo, distribucijo in shranjevanje energije. Ves to omogoča EPLAN Electric P8.
Z njim se ustvarjajo:
- I&C diagrami in seznami funkcij
- Električne sheme
- Seznami kablov (prednačrtovanje)
- 2D pogledi razdelilnih omar
- Količine in kosovnice
Načrte električnih inštalacij dodatno obogati EPLAN Data Portal, kjer je mogoče podatke, ki jih zagotavljajo proizvajalci komponent, neposredno uvoziti v projekt.
EPLAN Pro Panel zagotavlja informacije za gradnjo razdelilnih omar. Primeri takšnih podatkov vključujejo:
- Enopolne električne sheme
- Informacije za načrtovanje razdelilnih omar
- 3D strukturo omar
- Podatke za proizvodnjo in ožičenje
- Dokumentacijo za prevzem, revizijo in zagon
- Konsistentni projektni podatki so na voljo tudi med zagonom na eni platformi – spremembe se vnašajo neposredno na lokaciji.
Obratovanje stavbe mora biti učinkovito in trajnostno.
- Vzdrževalna dela in servisne naloge se poenostavijo in pospešijo z uporabo EPLAN oblačnih rešitev.
- Posodobljene informacije so neposredno dostopne.
- Udeleženci projekta izmenjujejo informacije z uporabo razpoložljivih digitalnih orodij.
- Tudi preureditve in vnos sprememb je na ta način olajšano.
Glavni izzivi – specifične skrbi
Verjamemo, da kakovost naših rešitev govori sama zase. V primeru, da imate dodatna vprašanja pa vas vabimo, da nas kontaktirate – z veseljem vam bomo pomagali!
Rolf Schulte – EPLAN Vertical Market Manager - je odgovoren za naše stranke s področja stavbne tehnike in se veseli pogovora z vami.
Dodana vrednost uporabe EPLAN-a v gradbeni tehnologiji
V nekaterih projektih komunikacija preprosto ne poteka gladko, ker ni jasno, kdo potrebuje katere informacije in kdaj. Na primer, lahko se zgodi, da odgovorni za tehnično opremo stavbe vključijo elektroprojektante prepozno v proces – kar povzroči spremembe, prilagoditve in povečanje stroškov. Nasprotno pa uporaba EPLAN-a omogoča, da postanejo medsebojne odvisnosti vidne že prej v procesu, kar omogoča tekočo komunikacijo in izmenjavo informacij skozi celoten proces.
Filozofija EPLAN-a temelji na dosledni rabi podatkov. Za dosego tega se zanaša na standardizirane vmesnike, s čimer preprečuje možne prekinitve in podvajanje podatkov. To tudi poenostavlja postopke odobritve, saj lahko vsi udeleženci projekta – vključno z načrtovalci, proizvajalci originalne opreme (OEM), sistemskimi integratorji in proizvajalci razdelilnih omar – s pomočjo EPLAN oblačnih tehnologij shranjujejo testne postopke in odobritve v istem projektu. Komentarji in spremembe so vsi shranjeni in dostopni, kar zagotavlja preglednost za vse.
Kot sistemski integrator imate pregled nad celotno sliko. Ključno vprašanje je, kako lahko informacije iz načrtovanja stavbe uporabite za programiranje sistema za upravljanje stavbe. Z EPLAN Platformo imate potrebne podatke na dosegu roke. Zanašamo se na tehnološka partnerstva in zagotavljamo ustrezne vmesnike.
BIM metodologija spodbuja sodelovanje med orodji, ki se uporabljajo v projektu, in vsemi udeleženci. Osredotoča se na izmenjavo grafičnih in pripadajočih alfanumeričnih informacij o delih in komponentah.
EPLAN se uporablja za sinhronizacijo podatkov iz BIM modela in funkcionalnega opisa sistemov ter komponent: funkcionalni opisi se ustvarijo za načrtovane komponente v modelu – na primer v obliki diagramov in shem. Podatki o komponentah, ki izvirajo iz BIM modela, se razširijo z vključitvijo podatkov s področja elektroinženirstva in avtomatizacije. Tako izboljšani podatkovni paketi se nato vrnejo nazaj v BIM model.
Različni podatkovni formati v inženirstvu, načrti natisnjeni na papirju, različna poimenovanja in strukture projektov – seznam ovir za učinkovitost vzdrževanja in servisiranja stavb je dolg. Da ne omenjamo, da dokumentacija za številne sisteme včasih ni takoj dostopna. Nasprotno pa uporaba oblačnih storitev pomeni, da so posodobljeni podatki vedno dostopni, kar omogoča veliko večjo učinkovitost servisiranja in vzdrževanja. Uporaba EPLAN-a kot dosledne platforme skozi vse faze vzdrževanja zagotavlja, da se potrebni podatki lahko strukturirano uvozijo in izvozijo.
EPLAN pomaga zmanjšati kompleksnost posameznih nalog. Programska oprema podpira izvedbo teh nalog, ki jih lahko nato opravijo tudi zaposleni brez poglobljenega strokovnega znanja. Postopek poteka hitreje, saj temelji na standardih in predlogah. Standardizacija je osnova za polavtomatizirano in avtomatizirano inženirstvo. EPLAN Platforma in EPLAN svetovanje pomagata, da to postane resničnost.
Interdisciplinarno inženirstvo v skladu z uveljavljenimi standardi in smernicami
EPLAN je vaš globalni partner z dolgoletnimi izkušnjami na področju inženirske avtomatizacije. Naše rešitve so odprte tako za interdisciplinarne povezave s standardnimi vmesniki kot tudi za integracijo v krajine vašega IT sistema. To je seveda tudi v skladu z vsemi uveljavljenimi standardi, kot so DIN EN ISO 16484-3 in smernicami, vključno z VDI 3814 za gradbeno tehnologijo.
Inteligentno načrtovanje logičnih I&C diagramov
EPLAN Preplanning ima funkcije uvoza, ki olajšajo prenos podatkov iz faz načrtovanja. Inteligentni makro projekti in predloge avtomatizirajo ustvarjanje logičnih I&C diagramov, ki podpirajo nadaljnje inženirske procese. Avtomatizirano ustvarjanje seznamov podatkovnih seznamov, seznamov materialov in računov blaga olajša določanje cen in izračun stroškov. Uporabnike EPLAN sistem samodejno podpira, od strukture do identifikacije signala.
Zasnova stavbe z digitalnim dvojčkom
Podatki, dodani v celotnem inženirskem postopku, so na voljo v proizvodnji prek tehnologije inteligentne platforme, kar znatno poenostavi upravljanje sprememb. Za nadaljnje načrtovanje stavbe lahko v 3D model vgradite tudi digitalne dvojčke krmilnih omar in razdelilnikov.
Naše rešitve za gradbeno tehnologijo
Izkoristite rešitve platforme EPLAN za integrirane in brezhibne inženirske procese.
Integrirano digitalno prednačrtovanje
Uporabite EPLAN Preplanning za digitalno načrtovanje sistemov tehnične avtomatizacije vaše stavbe že v prvem koraku inženiringa.
Integrirana elektrotehnika
Načrtujte svoja vezja in sheme na podlagi napredne makro tehnologije, vgrajene v platformo EPLAN.
Virtualno načrtovanje montažne plošče v 3D
Panele in nadzorne omare načrtujte v 3D. Uporabite digitalni dvojček zunaj inženirskega postopka in ga prenesite v svoje nadaljnje načrtovanje zgradb.
EPLAN v praksi
Odkrijte, kako podjetja v avtomobilski industriji uporabljajo naše rešitve za spopadanje s trenutnimi tehničnimi in gospodarskimi izzivi in za izboljšanje svoje konkurenčnosti.
Z veseljem vam pomagamo!
Bi radi izvedeli več o naših rešitvah ali vas zanimajo naše storitve? Kontaktirajte nas - tu smo za vas!
