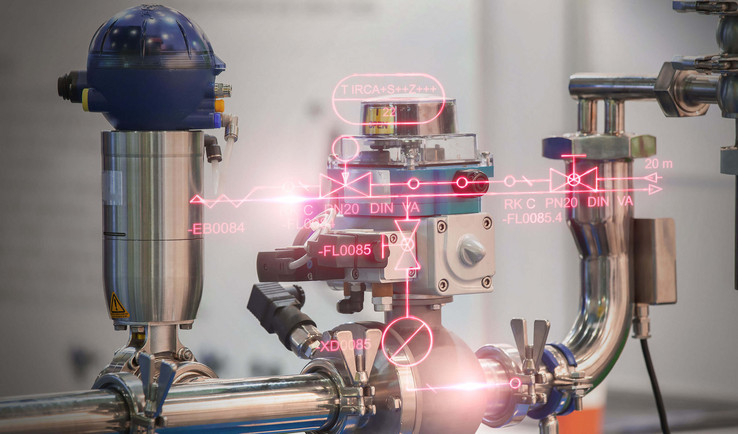

EI&C Engineering

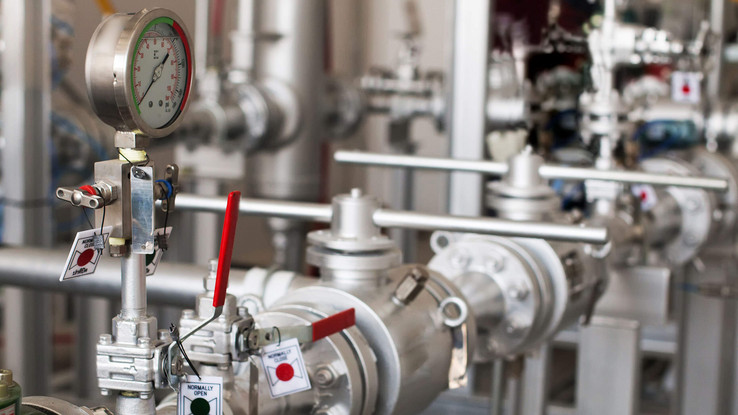

Namen merilne tehnologije je pridobiti informacije o dejanskih predmetih, ki jih je treba izmeriti, na primer o izmerjenem procesu ali merilnem odseku. Merilna tehnologija se ukvarja z napravami in metodologijami za merjenje električnih in neelektričnih vrednosti, ki lahko vključujejo električni tok ali napetost, pretok, maso, silo, tlak, vrednost pH, temperaturo in čas.

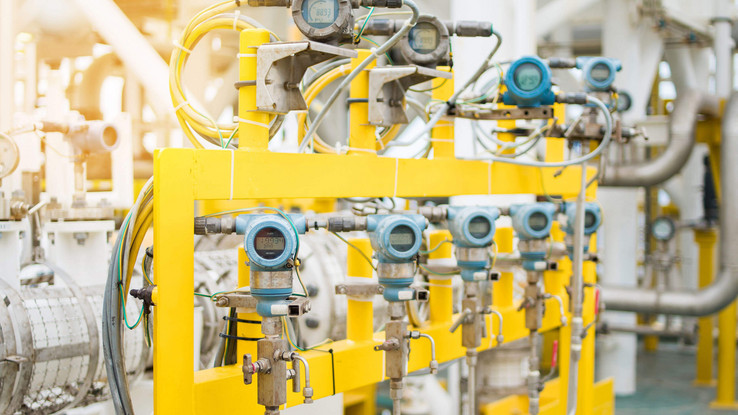

V nadzornem inženirstvu se določeni procesi izvajajo v nadzornem objektu, na primer v nadzorovanem procesu ali nadzornem odseku. Prevladujoča binarna krmilna tehnologija temelji na binarnih merilnih signalih, ki jih lahko po potrebi generira stikalo praga. V praksi so najpogosteje uporabljeni decentralizirani nadzorni sistemi (DCS) ali programabilni logični krmilniki (PLC). Nadzorno tehnologijo lahko obravnavamo tudi kot poddisciplino tehnologije avtomatizacije in procesnega inženirstva.

Nadzorni objekti, kot so nadzorovani procesi in nadzorovani sistemi, zagotavljajo stabilne procese in strukturirano upravljanje procesov na tem področju. Ti bi morali biti v veliki meri neodvisni od spremenljivk motenj.

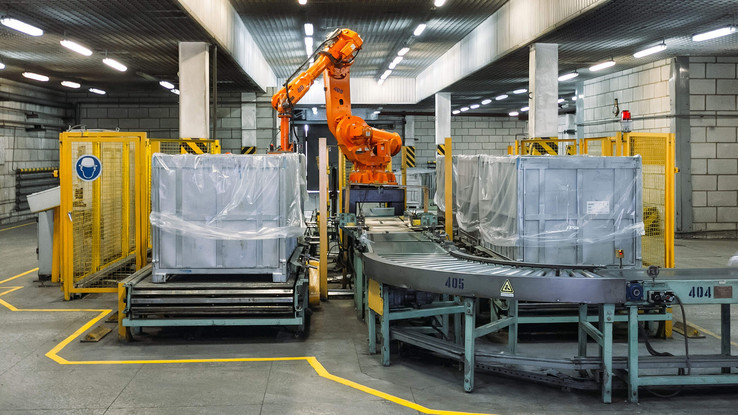

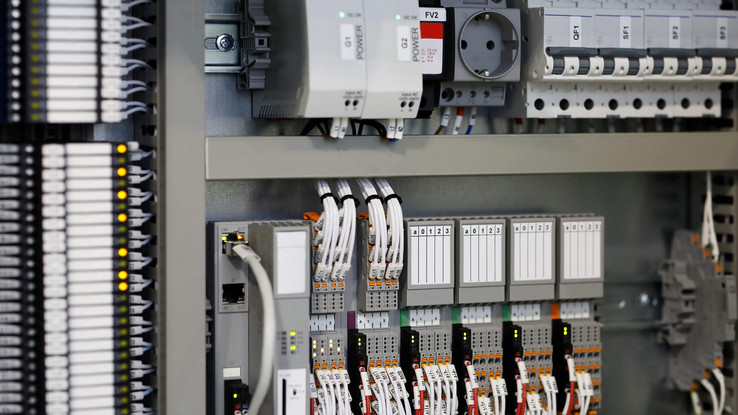

Komponente in povezave, ki jih je treba načrtovati, se razlikujejo glede na področje tehnologije za informacijsko in komunikacijsko tehnologijo. Primeri vključujejo povezave vseh terenskih naprav, kot so senzorji in aktuatorji, do decentraliziranih krmilnih sistemov (DCS) in programabilnih logičnih krmilnikov (PLC). Načrtovane morajo biti tudi razvodne omarice, ohišja za razdelilne omare in krmilne omare DCS za upravljanje in regulacijo krmilnih komponent. To velja tudi za stikalne sisteme za napajanje in krmiljenje črpalk, ventilatorjev in grelnih elementov. Merilni signali na priključnih trakovih v ohišju razdelilne omare morajo biti načrtovani. Določiti morate tudi dolžino žic in programirati DCS. Nenazadnje je treba oblikovati tudi nadzorne sisteme nadzora in zajemanja podatkov (SCADA) - vrsto aplikacije, ki omogoča nadzor na višji ravni in zajem podatkov. Še ena pomembna inženirska naloga je ustvarjanje diagramov zanke za dokumentiranje zahtevanega procesnega sistema.

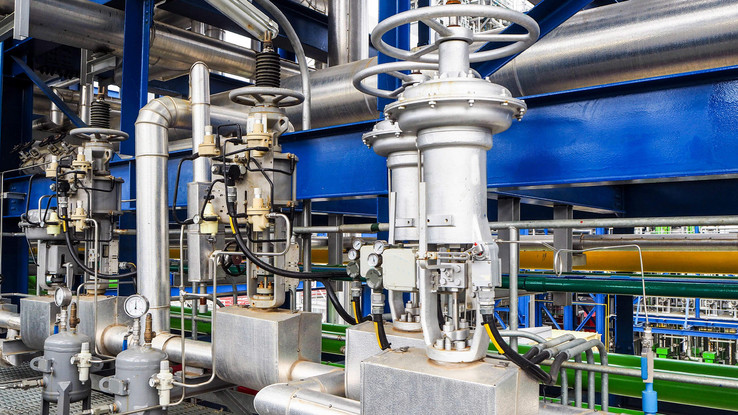

Standarda ISO 10628 in ISA 5.x sta pomembna za ustvarjanje shem. Strukturiranje sistema je mogoče med drugim izvesti tudi v skladu s standardom IEC 81346, da se omogoči interdisciplinarno inženirstvo. Nazadnje IEC 61355 za večjo jasnost ureja vrsto dokumentacije. Poleg tega vam koncept zanke PCT omogoča tudi orientacijo vaših sistemov v skladu s priporočili NAMUR, kot je NA 50. Sistemsko strukturo PCT lahko ustvarite v navigatorju za načrtovanje, kjer lahko tudi ustvarjate, urejate in upravljate strukturne segmente, zanke PCT, funkcije zanke PCT. Obstajajo tudi drugi pomembni standardi, ki veljajo v okviru procesnega inženirstva.

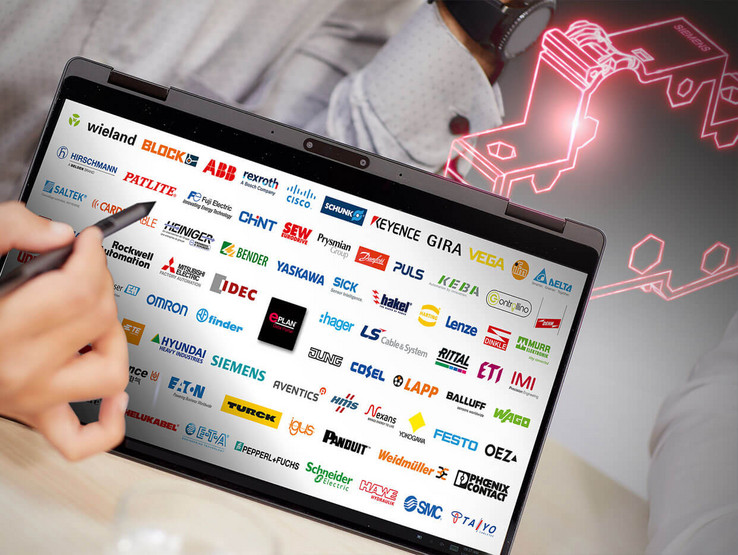

Uporaba podatkovnega portala EPLAN Data Portal vam omogoča dostop do številnih visokokakovostnih podatkov o napravah in komponentah nenehno naraščajočega nabora proizvajalcev.

EPLAN Preplanning vam omogoča zajemanje podatkov diagrama zanke v integriranem okolju EPLAN Platform. Povezovanje predmetov instrumentacije s kabli je na voljo tudi v programski opremi, ki vam omogoča, da določite, kateri segmenti bodo med seboj povezani v fazi pred načrtovanja. Na ta način je mogoče oblikovati tudi povezave med napravami ter viri in cilji naprav.

Za iterativni inženirski pristop lahko v EPLAN Preplanning uvozite tudi zunanje podatke. Z uporabo "drag&drop" funkcije lahko podatke uporabimo za delno avtomatizirano ustvarjanje diagramov ali shem z uporabo EPLAN Fluid in EPLAN Electric P8. Podatke, pridobljene v programu EPLAN Preplanning, lahko seveda uporabite tudi za elektroinženiring ali fluidni inženiring.

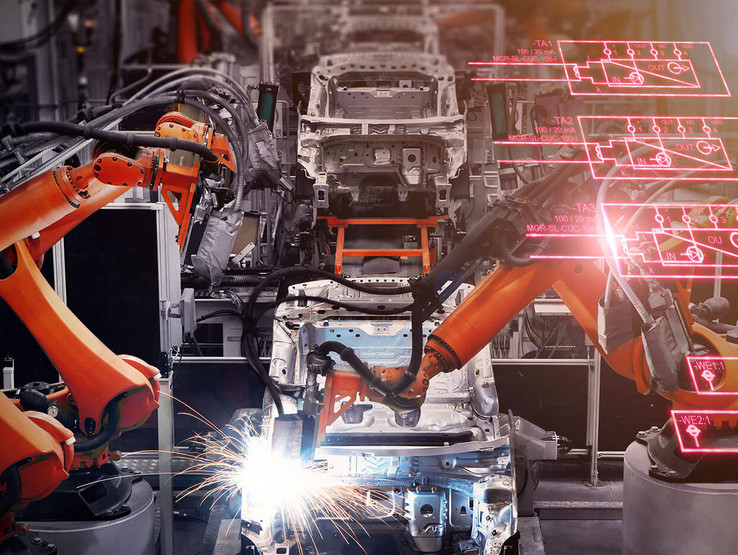

EPLAN Engineering Configuration (EEC) vam dajeta možnost samodejnega ustvarjanja diagramov zank v EPLAN Fluid in EPLAN Electric P8. Deluje celo z uporabo zunanjih Excelovih tabel, ki jih lahko prejmete od svojih strank.

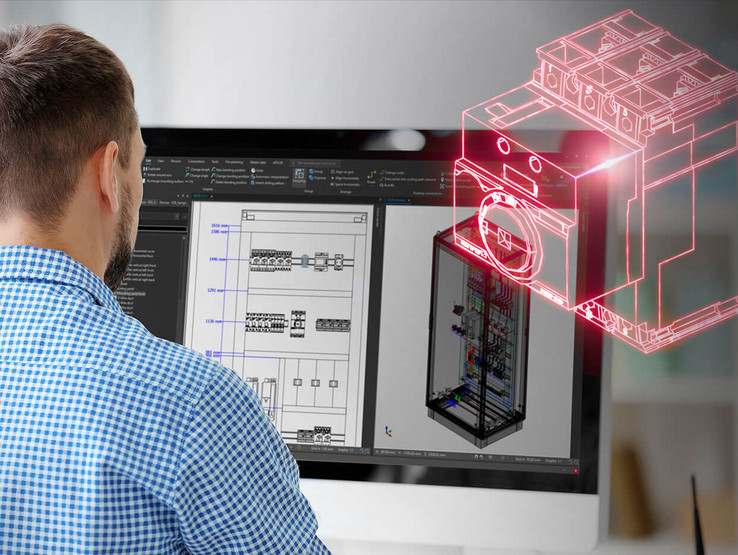

Vse podatke, obogatene skozi celoten inženirski postopek, lahko uporabite tudi za ustvarjanje digitalnega dvojčka načrtovanih krmilnih in stikalnih sistemov v EPLAN Pro Panel, ki nudi dragoceno dokumentacijo in informacije za proizvodnjo ter za vzdrževanje in servisiranje.
