Kabelski snopi
Združitev strojništva in elektrotehnike, kompleksnost postane sprejemljiva
Trend povečevanja elektrifikacije je povečanje deleža električnih komponent, kablov in žic v številnih izdelkih - od gradbenih vozil in robotov do domačih osebnih računalnikov. Uporaba profesionalnih orodij in inteligentne programske opreme postaja vse pomembnejša za ohranjanje pregleda pomembnih dejavnikov med načrtovanjem izdelka, vključno s potrebnim prostorom, skupno težo in posledičnimi stroški. Zaradi pogostih zahtev strank po spremembah je razvoju izdelkov dodana še dodatna zapletenost. Kompleksnost lahko postane sprejemljiva - z uporabo dovršenih sistemov, ki povezujejo strojništvo in elektrotehniko ter pridobivajo informacije, pomembne za proizvodnjo. To vam omogoča, da povečate kakovost svojih izdelkov in hkrati znižate stroške.
Razvoj kabelskih snopov: primerjava tradicionalnih in 3D modelov
Konstruiranje in dokumentiranje kabelskih snopov je mogoče obravnavati kot kritično stičišče na vmesniku med načrtovanjem in proizvodnjo. Delo z digitalnim dvojčkom pri razvoju kabelskih snopov se splača - tudi za vaše podjetje. To je na primer prikazano z neposredno primerjavo s tradicionalnim pristopom.

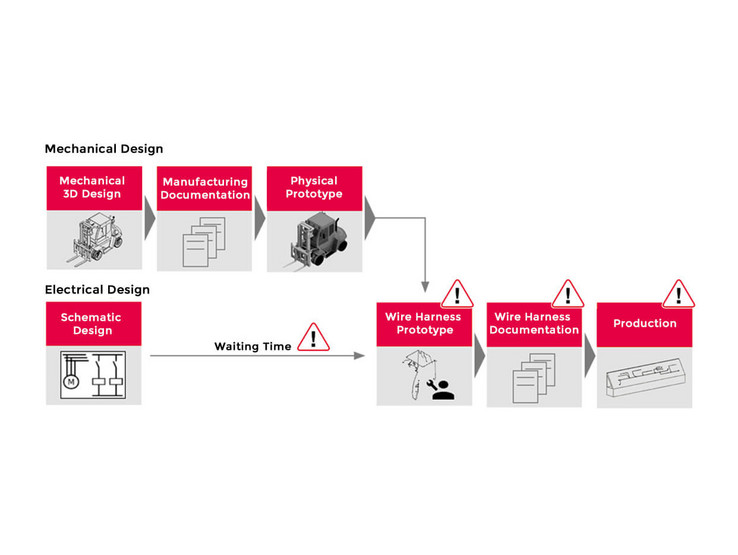

Čakalni čas v tradicionalnem delovnem toku
V tradicionalnih potekih dela za razvoj kabelskih snopov se delo zaključuje zaporedno. Podatki, pomembni za proizvodnjo, se ne določijo, dokler ni izdelan fizični prototip. Iteracijske zanke in predelave so pogoste, s pogostimi napakami, časovnimi zamiki in dodatnimi stroški.

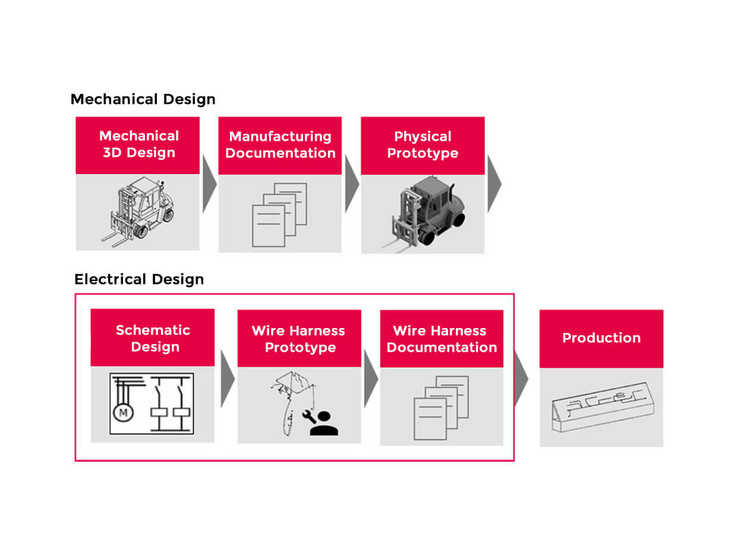

3D razvoj kabelskih snopov z digitalnim prototipom
Uporaba programske opreme 3D CAD pomeni veliko učinkovitejši razvojni proces kabelskih snopov in kablov. Najprej se ustvari digitalni dvojček namesto fizičnega prototipa. Vse ustrezne podatke in proizvodne risbe je mogoče samodejno pridobiti iz digitalnega dvojčka. Ta digitalni model dokazuje svoje prednosti, tudi če je veliko sprememb, saj jih je mogoče hitro uvesti skoraj brez stroškov.
EPLAN Harness proD za modele kabelskih snopov v 3D
EPLAN Harness proD je sodobna programska oprema za učinkovito načrtovanje in dokumentiranje žic in kabelskih snopov. Prednosti sistema so avtomatizirani koraki od branja projekta EPLAN do usmerjanja žic in ustvarjanja dokumentacije. EPLAN Harness proD vam ponuja možnost nemotenega vključevanja v pokrajine PDM, zahvaljujoč svoji odprtosti za uvoz mehansko pomembnih informacij iz različnih sistemov MCAD in informacij o povezavi ECAD. Vaša zasnova kabelskih snopov je neodvisna od razpoložljivosti mehaničnega prototipa.
EPLAN Harness proD za modele kabelskih snopov v 3D
EPLAN Harness proD je sodobna programska oprema za učinkovito načrtovanje in dokumentiranje žic in kabelskih snopov. Prednosti sistema so avtomatizirani koraki od branja projekta EPLAN do usmerjanja žic in ustvarjanja dokumentacije. EPLAN Harness proD vam ponuja možnost nemotenega vključevanja v pokrajine PDM, zahvaljujoč svoji odprtosti za uvoz mehansko pomembnih informacij iz različnih sistemov MCAD in informacij o povezavi ECAD. Vaša zasnova kabelskih snopov je neodvisna od razpoložljivosti mehaničnega prototipa.
The Digital Twin and Designing Wire Harnesses
Gartner says it. Deloitte says it. EPLAN says it, too: the digital twin is becoming the driving force of industrial production in the twenty-first century. Embedded into the megatrends of Industry 4.0 and the Industrial Internet of Things, the digital twin brings manufacturing companies significant advantages across the entire product life cycle.
Background on the Digital Twin in Wire Engineering
This whitepaper, “Electrified – The Digital Twin”, shows what a digital twin consists of and which disciplines and fields can work with it, with a special focus on the engineering field of designing and documenting cabling and wire harnesses in 3D.
Ten Good Reasons for Designing in 3D
The digital twin is gaining ground: according to a February 2019 study by Gartner, a global research and advisory firm, 75 per cent of companies surveyed are planning to use a digital twin within the next year. If the twin also includes electrical engineering information in 3D, your engineering will benefit greatly. EPLAN gives you ten good reasons.
The Digital Twin – Today and Tomorrow
Our infographic “Wiring the Digital Twin?” outlines how you can use the digital twin to harmonise processes and to save time in every individual step of the production process – now and in the future. Request the graphic here.
Seven Steps to the Virtual Prototype of the Wire Harness
Find out in this tutorial video how you can plan and design wiring within a very short period of time using EPLAN Harness proD.
